Beschreibung
30-kW-STS für ESA-All-in-One-Systeme

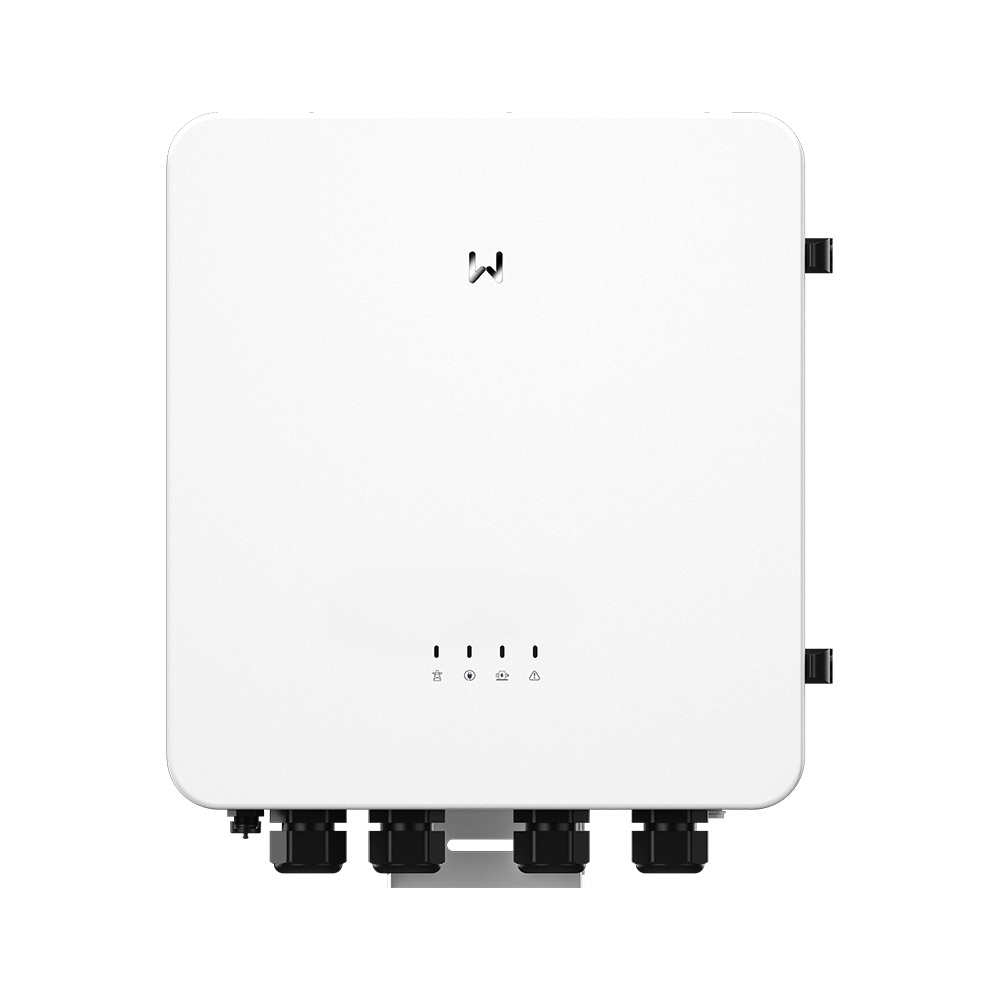

Der GoodWe GW30K-STS-G10 ist ein statischer Transferschalter mit 30 kW für das All-in-One-System ESA: maximal 63 A, Umschaltung Netz / Notstrom ≤ 4 ms, Wandmontage IP54.
30 kW Nennleistung auf Netz-, Notstrom-, Smart-Port- und Wechselrichterseite.
Maximalstrom 63 A; Nennstrom 43,5 A bei 400 V.
Umschaltung Netz / Notstrom ≤ 4 ms.
Wandgehäuse IP54, 506 × 590 × 180 mm, 12,5 kg, natürliche Konvektion.
30 kW, 63 A, für einen ESA-Wechselrichter.
Netz-, Notstrom-, Smart-Port- und Wechselrichterseite sind mit 30 kW bemessen. Maximalstrom 63 A. Das ESA-Handbuch 5–30 kW begrenzt diesen Schalter auf ≤ 30 kVA und einen Hybridwechselrichter.
Umschaltung ≤ 4 ms.
Die Umschaltzeit Netz / Notstrom beträgt ≤ 4 ms. Die Kommunikation mit dem Wechselrichter läuft über RS485.
IP54-Wandgehäuse, 12,5 kg.
Abmessungen 506 × 590 × 180 mm, natürliche Konvektion, 35 dB, −35 bis +60 °C, 4000 m Höhe, Korrosionsschutzklasse C4L.
Technische Daten
Bemessung (Netz, Notstrom, Smart Port, Wechselrichter)
- Nennspannung
- 220 / 380, 230 / 400, 240 / 415, 3L / N / PE V
- Nennstrom
- 45,5 @ 380 V; 43,5 @ 400 V; 41,6 @ 415 V A
- Max. Strom
- 63 A
- Nennleistung
- 30 kW
- Max. Bypassstrom (Notstrom)
- 63 A
Umschaltung und Umgebung
- Umschaltzeit Netz / Notstrom
- ≤4 ms
- Kommunikation
- RS485
- Schutzart
- IP54
- Abmessungen (B × H × T)
- 506 × 590 × 180 mm
- Gewicht
- 12,5 kg
- Betriebstemperatur
- -35 ~ +60 °C
Projekt-Eignung
Wo dieses Modell passt.
Szenarien für GoodWe GW30K-STS-G10: in welche Projekte das Produkt passt und welche Grenzen der Empfehlung unserer Ingenieure zugrunde liegen.
Notstromumschaltung an einem ESA-System 5–30 kW
Ein ESA-All-in-One-Speicher braucht einen Wand-Transferschalter für Netz und Notstrom bis 30 kW.
GW30K-STS-G10 ist der 30-kW-STS im EMEA-Datenblatt, in den ESA-Handbüchern 5–30 kW und 3–10 kW genannt.
- Ein Hybridwechselrichter, ≤ 30 kVA.
- Wand: 506 × 590 × 180 mm, 12,5 kg, IP54.
Dokumente
GoodWe STS Serie 30/60 kW Datenblatt (EMEA, EN) GOODWE-Garantie Wechselrichtersystem (Europa, DE)Produktfragen
Mit welchen Wechselrichtern wird der GW30K-STS-G10 kombiniert?
Das EMEA-Datenblatt legt diesen Schalter für das All-in-One-System ESA aus (ein- und dreiphasig). Das ESA-Handbuch 5–30 kW nennt den GW30K-STS-G10 mit ≤ 30 kVA und einem Hybridwechselrichter. Es ist nicht der 125-kW-STS der ET-Klasse 80–100 kW.
