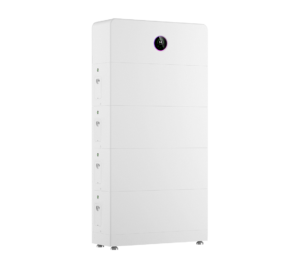

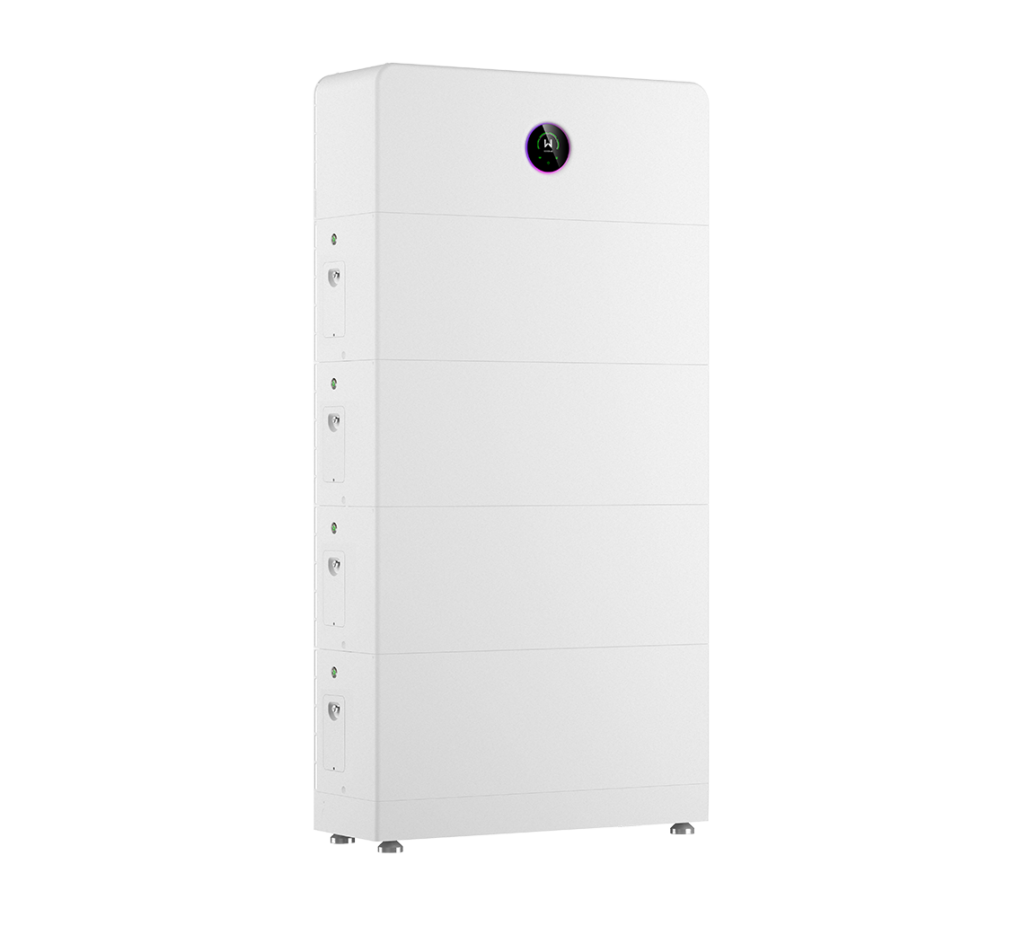

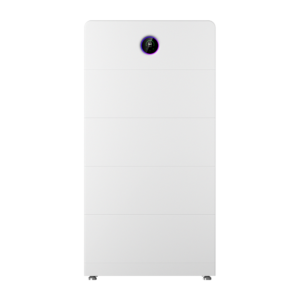

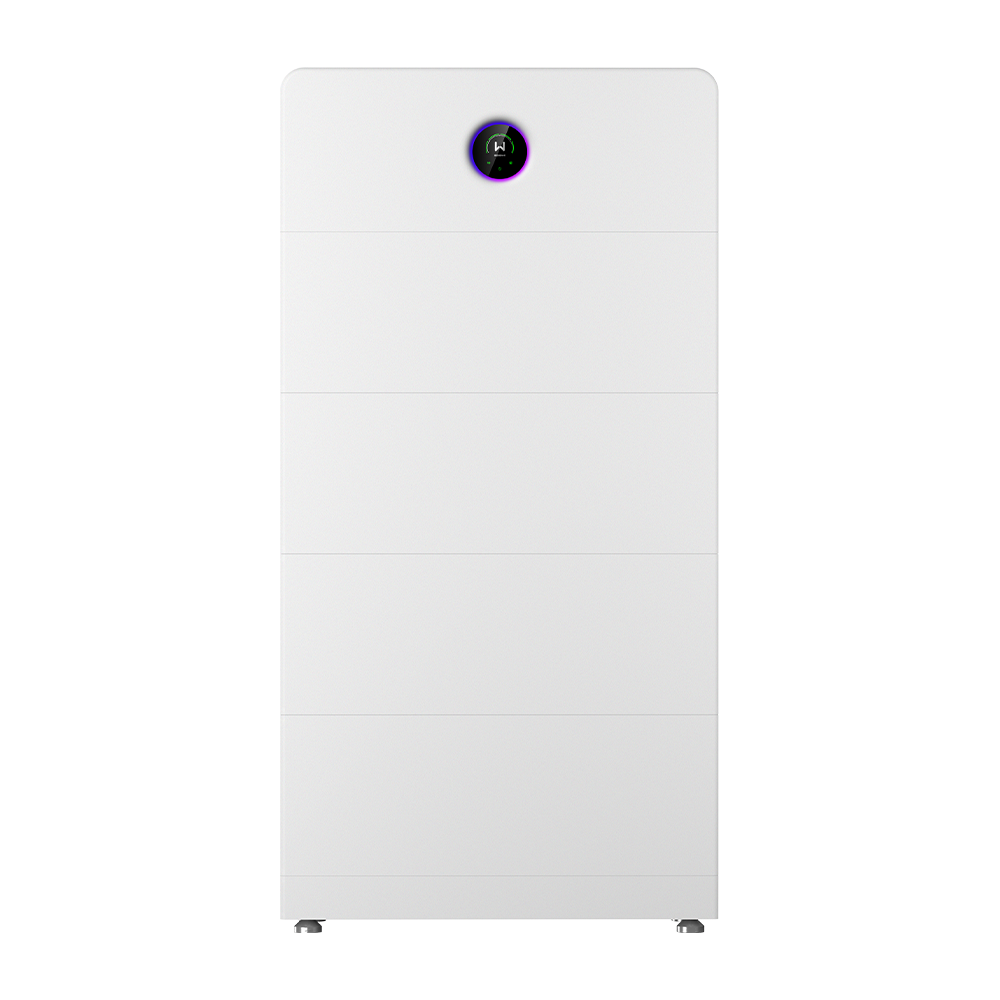

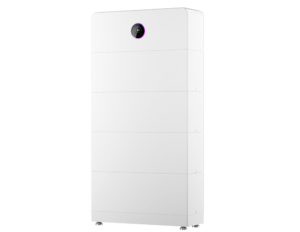

GoodWe ESA GW3K-EHA-G20 (3 kW einphasiges Leistungsmodul)

Der GW3K-EHA-G20 ist das 3-kW-einphasige ESA-G20-Leistungsmodul: 3,0 kVA Nenn-Notstrom, 6,0 kW PV an 2 MPPTs (1/1), Notstrom 3,0 (6,0, 10 s).

  • 3,0 kVA Nenn-Notstrom; max. 3,0 (6,0, 10 s); aus dem Netz 6,0 kVA (dieser Spalte, nicht 63 A).

  • 6,0 kW maximale PV-Eingangsleistung an 2 MPPTs (1/1), 20 A / 26 A Isc.

  • Batteriefenster 350–550 V; Laden 4,5 kW bei 11,9 A, Entladen 3,3 kW bei 8,7 A.

  • IP66, natürliche Konvektion, 24 kg, 800 × 300 × 270 mm.

3,0 kVA Nenn-Notstrom.

Nenn-Notstrom 3,0 kVA. Maximum 3,0 (6,0, 10 s). Aus dem Netz 6,0 kVA (dieser Spalte, nicht 63 A). Umschaltung <4 ms. IP66, Wand- oder Bodenmontage, −35 bis +60 °C.

Maximal 3,3 kW Batterieentladung bei 8,7 A

Ein Batterieeingang. Laden 4,5 kW bei 11,9 A, Entladen 3,3 kW bei 8,7 A, 350–550 V, Nennspannung 380 V, Start 380 V. Batterie-zu-AC-Wirkungsgrad 98,0 %.

6,0 kW PV an 2 MPPTs

2 MPPTs, Strings 1/1, 20 A / 26 A Isc. Max. PV 6,0 kW, MPPT-Fenster 40–560 V, Start 50 V, max. 600 V.

Technische Daten

AC-Ausgang und Notstrom
Nennleistung
3 kW
Max. Strom ins Netz
13,7 @ 220 V; 13,1 @ 230 V; 12,5 @ 240 V A
220 / 230 / 240 V, L / N / PE, 50 / 60 Hz
Max. Scheinleistung aus dem Netz
6,0 kVA
dieser Spalte, nicht 63 A
Max. Strom aus dem Netz
27,3 @ 220 V; 26,1 @ 230 V; 25,0 @ 240 V A
dieser Spalte, nicht 63 A
Nenn-Scheinleistung Backup
3,0 kVA
Max. Scheinleistung Backup
3,0 kVA (6,0, 10 s)
Bypass 6,0 kVA / 27,3 A
Netz-/Insel-Umschaltzeit
<4 ms
UPS-Umschaltung auf der Datenblatt-Tafel
Leistungsfaktor / THDi
~1 (0,8 voreilend … 0,8 nacheilend) / THDi <3 %
PV-Eingang
Max. PV-Eingangsleistung
6,0 kW
Max. Eingangsspannung
600 V
Standby zwischen 560 V und 600 V
MPPT-Betriebsspannungsbereich
40 ~ 560 V
bei Nennleistung 150~500 V
Startspannung
50 V
Anzahl MPPTs / Strings
2 / 1/1
Max. MPPT-Strom / Kurzschlussstrom
20 / 26 A
Batterieanschluss
Batterietyp / Spannungsfenster
LiFePO4 V; 350 ~ 550 V
Nennspannung 380 V, Start 380 V; ein Batterieeingang
Max. Lade-/Entladeleistung
4,5 / 3,3 kW
Max. dauerhafter Lade-/Entladestrom
11,9 / 8,7 A
Wirkungsgrad
Max. Wirkungsgrad
97,6 %
Europäischer Wirkungsgrad
96,5 %
Max. Batterie-zu-AC-Wirkungsgrad
98,0 %
Allgemein
Abmessungen (B × H × T)
800 × 300 × 270 mm
Gewicht
24 kg
Schutzart
IP66
Betriebstemperatur
-35 ~ +60 °C
Derating ab +40 °C
Kühlung
Natürliche Konvektion
Geräusch
≤30 dB

Dokumente

GoodWe ESA Serie 3–10 kW Datenblatt (EN, EMEA V1.1) Datenblatt · PDF · EN GoodWe ESA Serie 3–10 kW Benutzerhandbuch (EN, V1.8) Handbuch · PDF · EN GoodWe-Wechselrichter-Garantie für Europa (EN) Dokument · PDF · EN GoodWe-Wechselrichter-Garantie für Europa (DE) Dokument · PDF · DE

Produktfragen

Welche Notstromwerte hat der GW3K-EHA-G20?

Die Nenn-Scheinleistung am Backup-Anschluss beträgt 3,0 kVA. Das Maximum ist 3,0 (6,0, 10 s). Die Scheinleistung aus dem Netz beträgt 6,0 kVA (dieser Spalte, nicht 63 A). Die Umschaltzeit ist <4 ms.

Wie viele MPPTs hat der GW3K-EHA-G20?

2 MPPTs, Strings 1/1, 20 A maximaler MPPT-Strom und 26 A Kurzschlussstrom. Maximale PV-Eingangsleistung 6,0 kW. MPPT-Fenster 40–560 V; bei Nennleistung 150~500 V.

Welche Batteriemodule gehören zu diesem Leistungsmodul?

Die ESA-Batterietabelle 3–10 kW nennt GW5.1-BAT-D-G20, GW8.3-BAT-D-G20, GW6.0-BAT-D-G20 und GW9.0-BAT-D-G20. Bis zu sechs Module je Stapel und zwölf im System. Das Handbuch nennt außerdem GW5.1-BAT-D-G21 und GW8.3-BAT-D-G21. Batteriemodule werden getrennt geführt.
