Beschreibung
5750 W an AC. Zwei MPPT-Wege auf dem Dach.

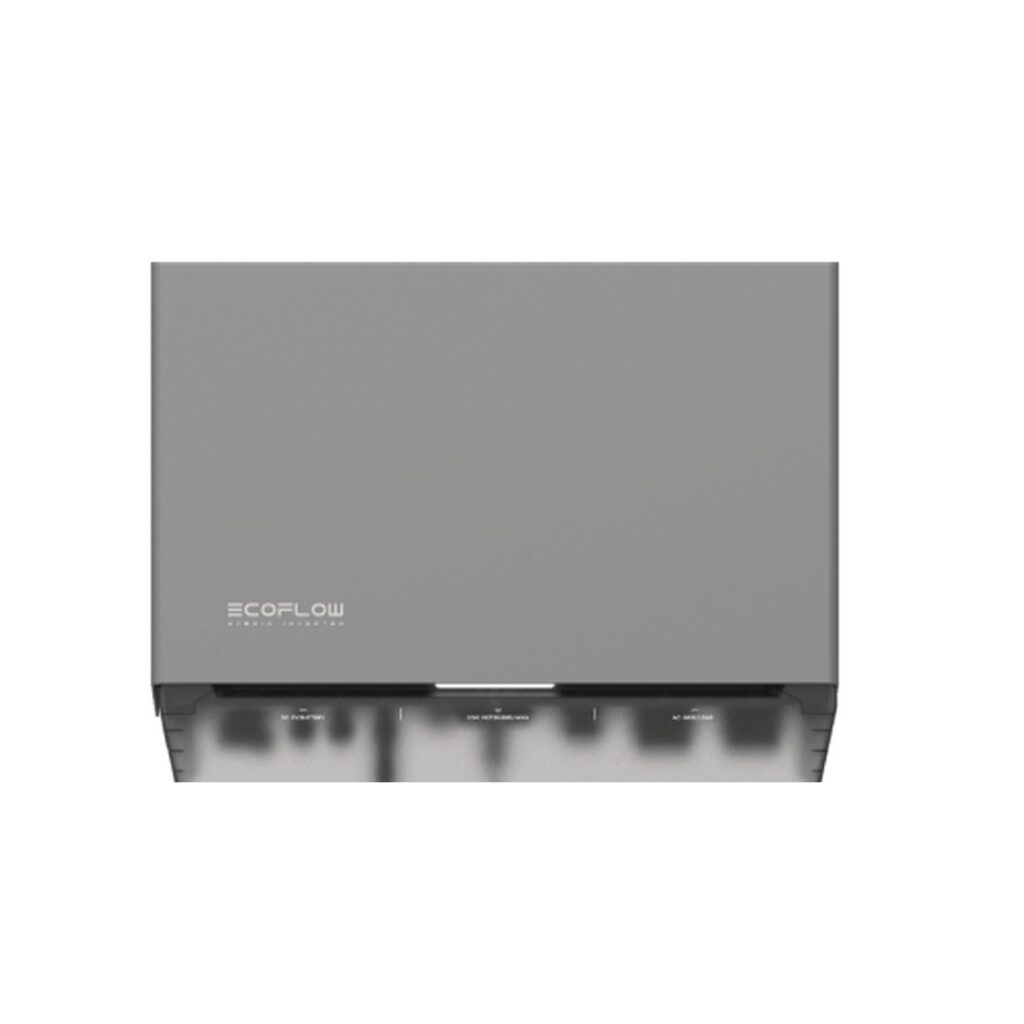

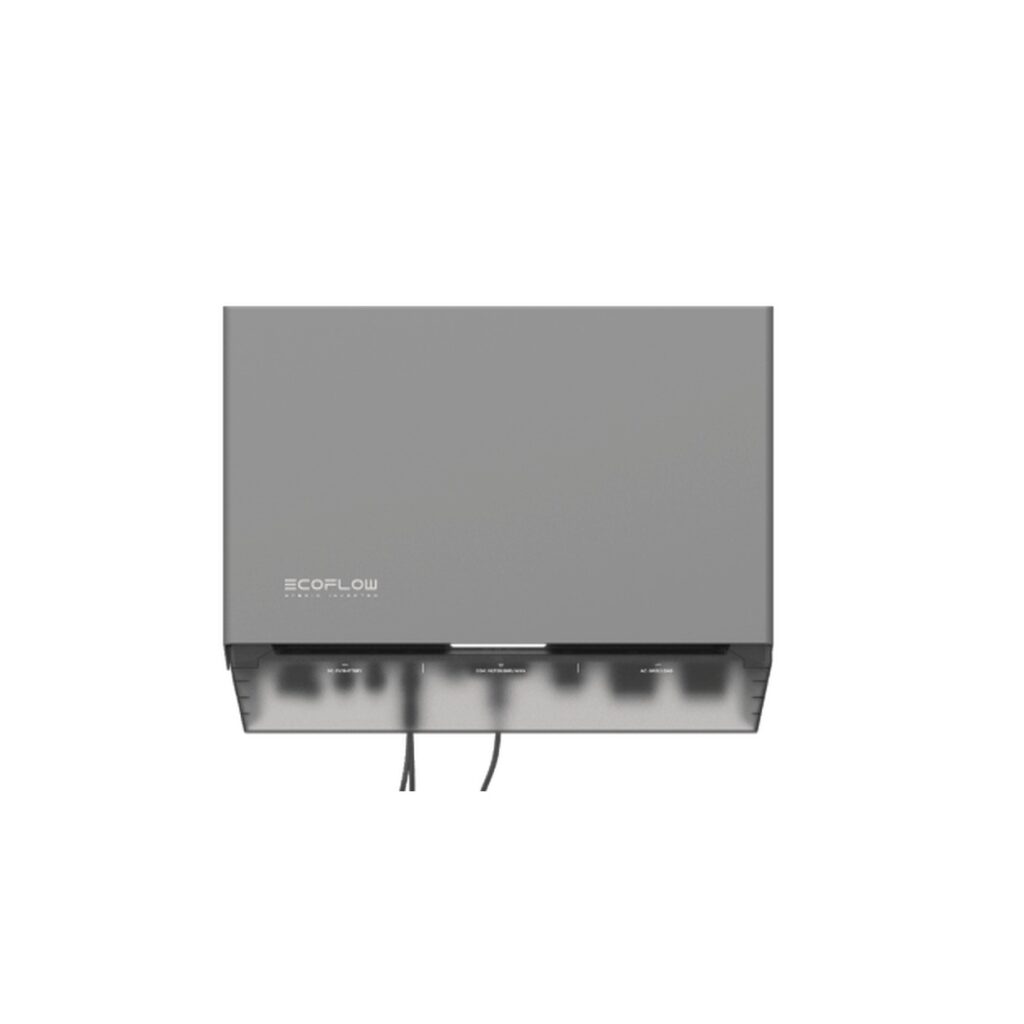

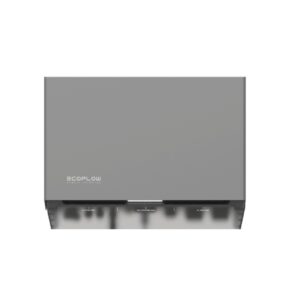

Der EF HD-P1-5K75-S2 ist die 5.750-W-Variante der einphasigen Hybridwechselrichterreihe EcoFlow OCEAN 2. Zwei MPPT-Kanäle nehmen höchstens 11.000 W PV auf; 11.000 W sind die PV-Eingangsgrenze, nicht die AC-Leistung des Hauses.
AC-Seite
5.750 W Nennleistung am Netz und 5.750 VA am separaten BACKUP-Ausgang.
Zwei MPPT-Kanäle
höchstens 18 A Eingangsstrom bei einzelnem PV-Eingang, 16 A bei doppeltem PV-Eingang; MPPT-Spannungsbereich 90–520 V.
IP65, 21,5 kg, 679,6 × 182,7 × 280 mm ohne IOT- und 4G-Dongle; natürliche Konvektion.
Weitere Produktdetails
Die Nennleistung am Netz beträgt 5.750 W. Auf der PV-Seite prägen zwei MPPT-Kanäle und höchstens 11.000 W die Stringplanung. Daraus wird kein 11.000-W-AC-Wechselrichter.
- MPPT-Bereich 90–520 V; maximale PV-Eingangsspannung 600 V.
- 18 A je MPPT bei einzelnem PV-Eingang, 16 A bei doppeltem PV-Eingang.
- BACKUP-Ausgang 5.750 VA; die angeschlossenen Stromkreise folgen der Systemauslegung.
Zwei MPPT-Kanäle bei 5750 W AC
Die Nennleistung am Netz beträgt 5.750 W. Die PV-Seite erlaubt höchstens 11.000 W, mit zwei MPPT-Kanälen und einem MPPT-Fenster von 90–520 V.
Ein eigener BACKUP-Ausgang
Die maximale BACKUP-Ausgangsleistung beträgt 5.750 VA. Nur die dort verdrahteten Stromkreise gehören zur Notstromseite; diese Nennleistung verspricht keine Versorgung des ganzen Hauses.
WLAN, Bluetooth, WAN und optionales 4G
Kommunikation: RS485, CAN, WLAN, Bluetooth, WAN und 4G. Der IOT-Dongle im Karton wird bei der Inbetriebnahme konfiguriert; der 4G-Dongle ist optional.
Technische Daten
OCEAN 2 einphasig · 5750 W AC
Zwei MPPT-Kanäle bei 5750 W einphasiger Nennleistung.
Der EF HD-P1-5K75-S2 hat 5.750 W AC-Nennleistung, höchstens 11.000 W PV-Eingang und zwei MPPT-Kanäle.
- AC-Nennleistung
- 5.750 W
- MPPT-Kanäle
- 2
- Max. PV-Eingang
- 11.000 W
DC-Eingang (PV)
- Modell
- EF HD-P1-5K75-S2
- Maximale PV-Leistung
- 11 kW
- Maximale Eingangsspannung
- 600 V
- MPPT-Spannungsbereich
- 90–520 V
- Maximaler Eingangsstrom je MPPT
- 18 (einzelner PV-Eingang), 16 (doppelter PV-Eingang) A
- Maximaler Kurzschlussstrom je MPPT
- 20 A
- Anzahl der MPPTs
- 2
DC-Eingang (Batterie)
- Nennspannung
- 790 V
- Maximale Spannung
- 800 V
- Nennstrom
- 7,6 A
- Maximaler Strom
- 8,4 A
AC-Ausgang (netzgekoppelt) und BACKUP
- Netzanbindung
- L+N+PE220/230/240 V
- Nennausgangsleistung (netzgekoppelt)
- 5750 W
- Maximale Scheinleistung (netzgekoppelt)
- 5750 VA
- Nennausgangsstrom (netzgekoppelt)
- 25 A
- Maximaler Ausgangsstrom (netzgekoppelt)
- 28,8 A
- BACKUP maximale Ausgangsleistung
- 5750 VA
- Nennfrequenz
- 50/60 Hz
- THD (bei Nennleistung)
- ≤3 %
- Leistungsfaktor
- 0,8 kapazitiv bis 0,8 induktiv
Gerätedaten
- Maximaler Wirkungsgrad
- >96,5 %
- Europäischer Wirkungsgrad
- >96 %
- Schutzart
- IP65
- Gewicht
- 21,5 kg
- Abmessungen (B × T × H)
- 679,6 × 182,7 × 280 mmohne IOT- und 4G-Dongle
- Betriebstemperatur
- −20 bis 50 °CReduktion über 40 °C oder unter 0 °C
- Kommunikation
- RS485 & CAN & WLAN & Bluetooth & WAN & 4G
- Netzanschluss-Zertifikat
- EN 50549-1:2019+A1:2023 / EN 50549-10:2022DEKRA Certificate of Conformity 4951182.02COC, 24. März 2026, gültig bis 24. März 2031
Projekt-Eignung
Wo dieses Modell passt.
Szenarien für EcoFlow OCEAN 2 HD-P1-5K75-S2 (5,75 kW einphasiger Hybrid): in welche Projekte das Produkt passt und welche Grenzen der Empfehlung unserer Ingenieure zugrunde liegen.
Einphasiger Anschluss mit 5750 W AC
Das Projekt hat einen einphasigen Netzanschluss und braucht keine höhere AC-Nennleistung.
Zwei MPPT-Kanäle und höchstens 11.000 W PV sitzen auf 5.750 W AC-Nennleistung. Der GRID-Anschluss ist L+N+PE bei 220/230/240 V.
- Zwei MPPT-Kanäle; höchstens 11.000 W PV-Eingang.
- 5.750 W am Netz; 5.750 VA BACKUP.
- String-Spannung und -Strom, der Netztyp (TN-S, TN-C, TN-C-S oder TT) und die BACKUP-Stromkreise bestimmen die Auslegung.
Dokumente
OCEAN 2 einphasiges Hybrid-Wechselrichter-Datenblatt (EN) OCEAN 2 einphasiges Benutzerhandbuch V1.3 (DE) OCEAN 2 einphasige Installationsanleitung V1.7 (DE) OCEAN 2 einphasige Broschüre (EN) DEKRA Konformitätszertifikat 4951182.02COC (EN 50549-1/-10)Produktfragen
Welche Stromkreise hängen beim HD-P1-5K75-S2 am BACKUP-Anschluss?
Das Gerät hat einen eigenen BACKUP-Ausgang mit 5.750 VA. Nur die dort verdrahteten Stromkreise gehören zur Notstromseite; die Wechselrichterleistung allein macht andere Gebäudestromkreise nicht zu Notstromkreisen.
Wie viele dieser Wechselrichter können kaskadiert werden?
Es können höchstens drei EF HD-P1-(3K/3K68/4K6/5K/5K75/6K)-S2 kaskadiert werden. Jeder kaskadierte Wechselrichter hängt an einem eigenen FI-Schutzschalter.
Ist der IOT-Dongle Pflicht?
Der EcoFlow IOT-Dongle ESS liegt im Wechselrichterkarton und muss konfiguriert werden. Ein 4G-Dongle ESS (EU) ist optional und separat erhältlich.
Systemkomponenten
Empfohlene Komponenten
EcoFlow IOT-Dongle ESS
Der IOT-Dongle liegt im Wechselrichterkarton und muss bei der Inbetriebnahme konfiguriert werden.
Optionale Komponenten
OCEAN 2 LFP-Batterie EF BD-5-S2
Artikelnr.: DLK-ECOFLOW-EFBD5S2
Das Familiendatenblatt führt EF BD-5-S2. Das Batteriekapitel der deutschen Installationsanleitung ist für EcoFlow PowerOcean LFP-Akku geschrieben; den Aufbau für diesen Wechselrichter vor der Bestellung bestätigen.
OCEAN 2 LFP-Batterie EF BD-8-S2
Artikelnr.: DLK-ECOFLOW-EFBD8S2
Das Familiendatenblatt führt EF BD-8-S2. Das Batteriekapitel der deutschen Installationsanleitung ist für EcoFlow PowerOcean LFP-Akku geschrieben; den Aufbau für diesen Wechselrichter vor der Bestellung bestätigen.
EcoFlow 4G-Dongle ESS (EU)
Optional. Separat erhältlich.
