Beschreibung

4,6 kW an AC. Zwei MPPT-Wege auf dem Dach.

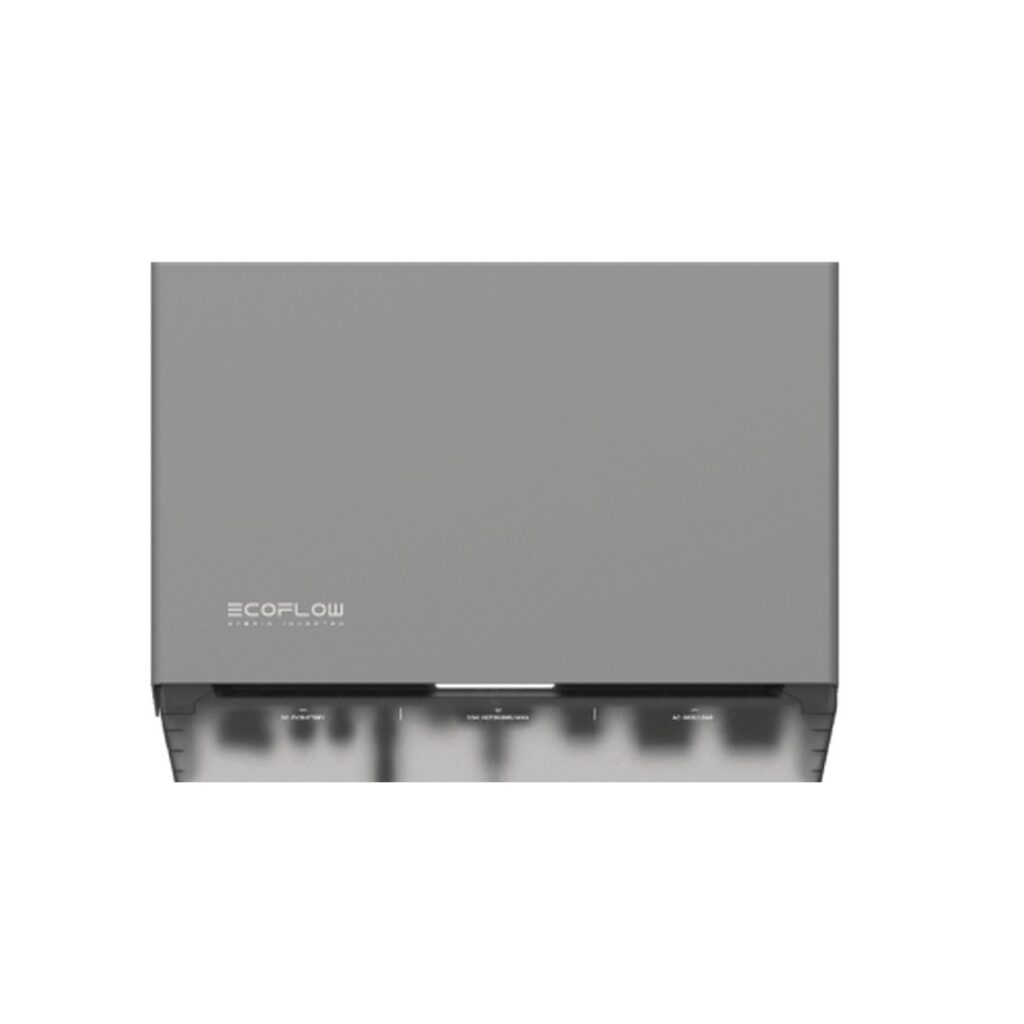

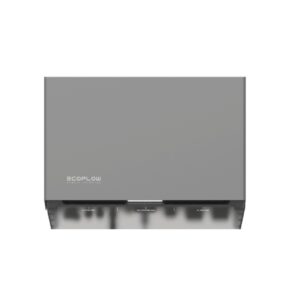

Der EF HD-P1-4K6-S2 ist die 4.600-W-Variante der einphasigen Hybridwechselrichterreihe EcoFlow OCEAN 2. Zwei MPPT-Kanäle nehmen höchstens 10.600 W PV auf; 10.600 W sind die PV-Eingangsgrenze, nicht die AC-Leistung des Hauses.

  • AC-Seite

    4.600 W Nennleistung am Netz und 4.600 VA am separaten BACKUP-Ausgang.

  • Zwei MPPT-Kanäle

    höchstens 18 A Eingangsstrom bei einzelnem PV-Eingang, 16 A bei doppeltem PV-Eingang; MPPT-Spannungsbereich 90–520 V.

  • IP65, 21,5 kg, 679,6 × 182,7 × 280 mm ohne IOT- und 4G-Dongle; natürliche Konvektion.

Weitere Produktdetails

Die Nennleistung am Netz beträgt 4.600 W. Auf der PV-Seite prägen zwei MPPT-Kanäle und höchstens 10.600 W die Stringplanung. Daraus wird kein 10.600-W-AC-Wechselrichter.

  • MPPT-Bereich 90–520 V; maximale PV-Eingangsspannung 600 V.
  • 18 A je MPPT bei einzelnem PV-Eingang, 16 A bei doppeltem PV-Eingang.
  • BACKUP-Ausgang 4.600 VA; die angeschlossenen Stromkreise folgen der Systemauslegung.
Zwei MPPT-Kanäle bei 4,6 kW AC

Die Nennleistung am Netz beträgt 4.600 W. Die PV-Seite erlaubt höchstens 10.600 W, mit zwei MPPT-Kanälen und einem MPPT-Fenster von 90–520 V.

Ein eigener BACKUP-Ausgang

Die maximale BACKUP-Ausgangsleistung beträgt 4.600 VA. Nur die dort verdrahteten Stromkreise gehören zur Notstromseite; diese Nennleistung verspricht keine Versorgung des ganzen Hauses.

WLAN, Bluetooth, WAN und optionales 4G

Kommunikation: RS485, CAN, WLAN, Bluetooth, WAN und 4G. Der IOT-Dongle im Karton wird bei der Inbetriebnahme konfiguriert; der 4G-Dongle ist optional.

Technische Daten

OCEAN 2 einphasig · 4,6 kW AC

Zwei MPPT-Kanäle bei 4,6 kW einphasiger Nennleistung.

Der EF HD-P1-4K6-S2 hat 4.600 W AC-Nennleistung, höchstens 10.600 W PV-Eingang und zwei MPPT-Kanäle.

AC-Nennleistung
4.600 W
MPPT-Kanäle
2
Max. PV-Eingang
10.600 W
DC-Eingang (PV)
Modell
EF HD-P1-4K6-S2
Maximale PV-Leistung
10,6 kW
Maximale Eingangsspannung
600 V
MPPT-Spannungsbereich
90–520 V
Maximaler Eingangsstrom je MPPT
18 (einzelner PV-Eingang), 16 (doppelter PV-Eingang) A
Maximaler Kurzschlussstrom je MPPT
20 A
Anzahl der MPPTs
2
DC-Eingang (Batterie)
Nennspannung
790 V
Maximale Spannung
800 V
Nennstrom
7,6 A
Maximaler Strom
7,6 A
AC-Ausgang (netzgekoppelt) und BACKUP
Netzanbindung
L+N+PE
220/230/240 V
Nennausgangsleistung (netzgekoppelt)
4,6 kW
Maximale Scheinleistung (netzgekoppelt)
4,6 kVA
Nennausgangsstrom (netzgekoppelt)
20 A
Maximaler Ausgangsstrom (netzgekoppelt)
23 A
BACKUP maximale Ausgangsleistung
4,6 kVA
Nennfrequenz
50/60 Hz
THD (bei Nennleistung)
≤3 %
Leistungsfaktor
0,8 kapazitiv bis 0,8 induktiv
Gerätedaten
Maximaler Wirkungsgrad
>96,5 %
Europäischer Wirkungsgrad
>96 %
Schutzart
IP65
Gewicht
21,5 kg
Abmessungen (B × T × H)
679,6 × 182,7 × 280 mm
ohne IOT- und 4G-Dongle
Betriebstemperatur
−20 bis 50 °C
Reduktion über 40 °C oder unter 0 °C
Kommunikation
RS485 & CAN & WLAN & Bluetooth & WAN & 4G
Netzanschluss-Zertifikat
EN 50549-1:2019+A1:2023 / EN 50549-10:2022
DEKRA Certificate of Conformity 4951182.02COC, 24. März 2026, gültig bis 24. März 2031

Projekt-Eignung

Wo dieses Modell passt.

Szenarien für EcoFlow OCEAN 2 HD-P1-4K6-S2 (4,6 kW einphasiger Hybrid): in welche Projekte das Produkt passt und welche Grenzen der Empfehlung unserer Ingenieure zugrunde liegen.

01
Projektszenario

Einphasiger Anschluss mit 4,6 kW AC

Das Projekt hat einen einphasigen Netzanschluss und braucht keine höhere AC-Nennleistung.

Zwei MPPT-Kanäle und höchstens 10.600 W PV sitzen auf 4.600 W AC-Nennleistung. Der GRID-Anschluss ist L+N+PE bei 220/230/240 V.

  • Zwei MPPT-Kanäle; höchstens 10.600 W PV-Eingang.
  • 4.600 W am Netz; 4.600 VA BACKUP.
Grenzen für die Konfiguration
  • String-Spannung und -Strom, der Netztyp (TN-S, TN-C, TN-C-S oder TT) und die BACKUP-Stromkreise bestimmen die Auslegung.

Dokumente

OCEAN 2 einphasiges Hybrid-Wechselrichter-Datenblatt (EN) Datenblatt · PDF · EN OCEAN 2 einphasiges Benutzerhandbuch V1.3 (DE) Handbuch · PDF · DE OCEAN 2 einphasige Installationsanleitung V1.7 (DE) Handbuch · PDF · DE OCEAN 2 einphasige Broschüre (EN) PDF · EN DEKRA Konformitätszertifikat 4951182.02COC (EN 50549-1/-10) Zertifikat · PDF · EN

Produktfragen

Welche Stromkreise hängen beim HD-P1-4K6-S2 am BACKUP-Anschluss?

Das Gerät hat einen eigenen BACKUP-Ausgang mit 4.600 VA. Nur die dort verdrahteten Stromkreise gehören zur Notstromseite; die Wechselrichterleistung allein macht andere Gebäudestromkreise nicht zu Notstromkreisen.

Wie viele dieser Wechselrichter können kaskadiert werden?

Es können höchstens drei EF HD-P1-(3K/3K68/4K6/5K/5K75/6K)-S2 kaskadiert werden. Jeder kaskadierte Wechselrichter hängt an einem eigenen FI-Schutzschalter.

Ist der IOT-Dongle Pflicht?

Der EcoFlow IOT-Dongle ESS liegt im Wechselrichterkarton und muss konfiguriert werden. Ein 4G-Dongle ESS (EU) ist optional und separat erhältlich.

Systemkomponenten

Empfohlene Komponenten

EcoFlow IOT-Dongle ESS

Der IOT-Dongle liegt im Wechselrichterkarton und muss bei der Inbetriebnahme konfiguriert werden.

Optionale Komponenten

OCEAN 2 LFP-Batterie EF BD-5-S2

Artikelnr.: DLK-ECOFLOW-EFBD5S2

Das Familiendatenblatt führt EF BD-5-S2. Das Batteriekapitel der deutschen Installationsanleitung ist für EcoFlow PowerOcean LFP-Akku geschrieben; den Aufbau für diesen Wechselrichter vor der Bestellung bestätigen.

Produkt ansehen

OCEAN 2 LFP-Batterie EF BD-8-S2

Artikelnr.: DLK-ECOFLOW-EFBD8S2

Das Familiendatenblatt führt EF BD-8-S2. Das Batteriekapitel der deutschen Installationsanleitung ist für EcoFlow PowerOcean LFP-Akku geschrieben; den Aufbau für diesen Wechselrichter vor der Bestellung bestätigen.

Produkt ansehen

EcoFlow 4G-Dongle ESS (EU)

Optional. Separat erhältlich.
