Beschreibung
3,68 kW an AC. Zwei MPPT-Wege auf dem Dach.

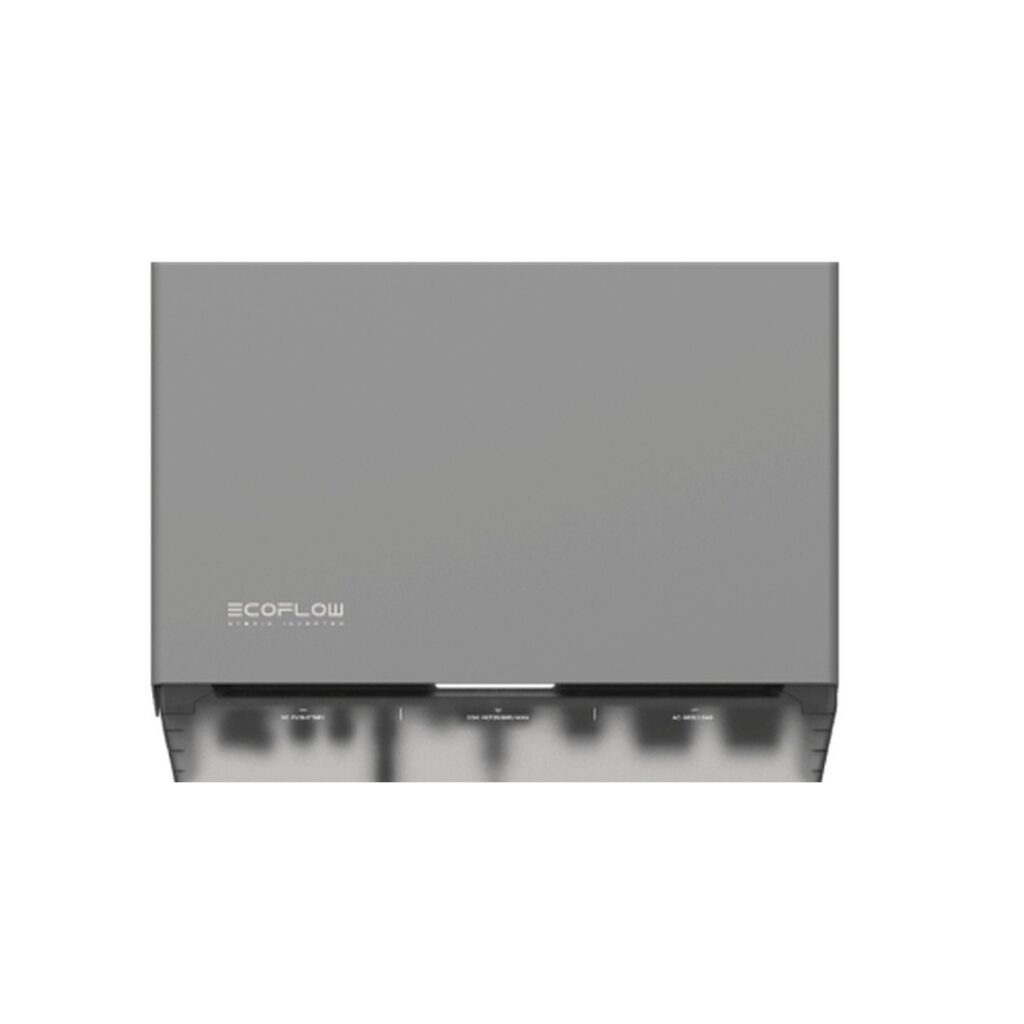

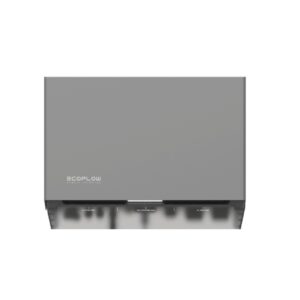

Der EF HD-P1-3K68-S2 ist die 3.680-W-Variante der einphasigen Hybridwechselrichterreihe EcoFlow OCEAN 2. Zwei MPPT-Kanäle nehmen höchstens 9.680 W PV auf; 9.680 W sind die PV-Eingangsgrenze, nicht die AC-Leistung des Hauses.
AC-Seite
3.680 W Nennleistung am Netz und 3.680 VA am separaten BACKUP-Ausgang.
Zwei MPPT-Kanäle
höchstens 18 A Eingangsstrom bei einzelnem PV-Eingang, 16 A bei doppeltem PV-Eingang; MPPT-Spannungsbereich 90–520 V.
IP65, 21,5 kg, 679,6 × 182,7 × 280 mm ohne IOT- und 4G-Dongle; natürliche Konvektion.
Weitere Produktdetails
Die Nennleistung am Netz beträgt 3.680 W. Auf der PV-Seite prägen zwei MPPT-Kanäle und höchstens 9.680 W die Stringplanung. Daraus wird kein 9.680-W-AC-Wechselrichter.
- MPPT-Bereich 90–520 V; maximale PV-Eingangsspannung 600 V.
- 18 A je MPPT bei einzelnem PV-Eingang, 16 A bei doppeltem PV-Eingang.
- BACKUP-Ausgang 3.680 VA; die angeschlossenen Stromkreise folgen der Systemauslegung.
Zwei MPPT-Kanäle bei 3,68 kW AC
Die Nennleistung am Netz beträgt 3.680 W. Die PV-Seite erlaubt höchstens 9.680 W, mit zwei MPPT-Kanälen und einem MPPT-Fenster von 90–520 V.
Ein eigener BACKUP-Ausgang
Die maximale BACKUP-Ausgangsleistung beträgt 3.680 VA. Nur die dort verdrahteten Stromkreise gehören zur Notstromseite; diese Nennleistung verspricht keine Versorgung des ganzen Hauses.
WLAN, Bluetooth, WAN und optionales 4G
Kommunikation: RS485, CAN, WLAN, Bluetooth, WAN und 4G. Der IOT-Dongle im Karton wird bei der Inbetriebnahme konfiguriert; der 4G-Dongle ist optional.
Technische Daten
OCEAN 2 einphasig · 3,68 kW AC
Zwei MPPT-Kanäle bei 3,68 kW einphasiger Nennleistung.
Der EF HD-P1-3K68-S2 hat 3.680 W AC-Nennleistung, höchstens 9.680 W PV-Eingang und zwei MPPT-Kanäle.
- AC-Nennleistung
- 3.680 W
- MPPT-Kanäle
- 2
- Max. PV-Eingang
- 9.680 W
DC-Eingang (PV)
- Modell
- EF HD-P1-3K68-S2
- Maximale PV-Leistung
- 9680 W
- Maximale Eingangsspannung
- 600 V
- MPPT-Spannungsbereich
- 90–520 V
- Maximaler Eingangsstrom je MPPT
- 18 (einzelner PV-Eingang), 16 (doppelter PV-Eingang) A
- Maximaler Kurzschlussstrom je MPPT
- 20 A
- Anzahl der MPPTs
- 2
DC-Eingang (Batterie)
- Nennspannung
- 790 V
- Maximale Spannung
- 800 V
- Nennstrom
- 7,6 A
- Maximaler Strom
- 7,6 A
AC-Ausgang (netzgekoppelt) und BACKUP
- Netzanbindung
- L+N+PE220/230/240 V
- Nennausgangsleistung (netzgekoppelt)
- 3680 W
- Maximale Scheinleistung (netzgekoppelt)
- 3680 VA
- Nennausgangsstrom (netzgekoppelt)
- 16 A
- Maximaler Ausgangsstrom (netzgekoppelt)
- 18,4 A
- BACKUP maximale Ausgangsleistung
- 3680 VA
- Nennfrequenz
- 50/60 Hz
- THD (bei Nennleistung)
- ≤5 %
- Leistungsfaktor
- 0,8 kapazitiv bis 0,8 induktiv
Gerätedaten
- Maximaler Wirkungsgrad
- >96,5 %
- Europäischer Wirkungsgrad
- >96 %
- Schutzart
- IP65
- Gewicht
- 21,5 kg
- Abmessungen (B × T × H)
- 679,6 × 182,7 × 280 mmohne IOT- und 4G-Dongle
- Betriebstemperatur
- −20 bis 50 °CReduktion über 40 °C oder unter 0 °C
- Kommunikation
- RS485 & CAN & WLAN & Bluetooth & WAN & 4G
- Netzanschluss-Zertifikat
- EN 50549-1:2019+A1:2023 / EN 50549-10:2022DEKRA Certificate of Conformity 4951182.02COC, 24. März 2026, gültig bis 24. März 2031
Projekt-Eignung
Wo dieses Modell passt.
Szenarien für EcoFlow OCEAN 2 HD-P1-3K68-S2 (3,68 kW einphasiger Hybrid-Wechselrichter): in welche Projekte das Produkt passt und welche Grenzen der Empfehlung unserer Ingenieure zugrunde liegen.
Einphasiger Anschluss mit 3,68 kW AC
Das Projekt hat einen einphasigen Netzanschluss und braucht keine höhere AC-Nennleistung.
Zwei MPPT-Kanäle und höchstens 9.680 W PV sitzen auf 3.680 W AC-Nennleistung. Der GRID-Anschluss ist L+N+PE bei 220/230/240 V.
- Zwei MPPT-Kanäle; höchstens 9.680 W PV-Eingang.
- 3.680 W am Netz; 3.680 VA BACKUP.
- String-Spannung und -Strom, der Netztyp (TN-S, TN-C, TN-C-S oder TT) und die BACKUP-Stromkreise bestimmen die Auslegung.
Dokumente
OCEAN 2 einphasiges Hybrid-Wechselrichter-Datenblatt (EN) OCEAN 2 einphasiges Benutzerhandbuch V1.3 (DE) OCEAN 2 einphasige Installationsanleitung V1.7 (DE) OCEAN 2 einphasige Broschüre (EN) DEKRA Konformitätszertifikat 4951182.02COC (EN 50549-1/-10)Produktfragen
Welche Stromkreise hängen beim HD-P1-3K68-S2 am BACKUP-Anschluss?
Das Gerät hat einen eigenen BACKUP-Ausgang mit 3.680 VA. Nur die dort verdrahteten Stromkreise gehören zur Notstromseite; die Wechselrichterleistung allein macht andere Gebäudestromkreise nicht zu Notstromkreisen.
Wie viele dieser Wechselrichter können kaskadiert werden?
Es können höchstens drei EF HD-P1-(3K/3K68/4K6/5K/5K75/6K)-S2 kaskadiert werden. Jeder kaskadierte Wechselrichter hängt an einem eigenen FI-Schutzschalter.
Ist der IOT-Dongle Pflicht?
Der EcoFlow IOT-Dongle ESS liegt im Wechselrichterkarton und muss konfiguriert werden. Ein 4G-Dongle ESS (EU) ist optional und separat erhältlich.
Systemkomponenten
Empfohlene Komponenten
EcoFlow IOT-Dongle ESS
Der IOT-Dongle liegt im Wechselrichterkarton und muss bei der Inbetriebnahme konfiguriert werden.
Optionale Komponenten
OCEAN 2 LFP-Batterie EF BD-5-S2
Artikelnr.: DLK-ECOFLOW-EFBD5S2
Das Familiendatenblatt führt EF BD-5-S2. Das Batteriekapitel der deutschen Installationsanleitung ist für EcoFlow PowerOcean LFP-Akku geschrieben; den Aufbau für diesen Wechselrichter vor der Bestellung bestätigen.
OCEAN 2 LFP-Batterie EF BD-8-S2
Artikelnr.: DLK-ECOFLOW-EFBD8S2
Das Familiendatenblatt führt EF BD-8-S2. Das Batteriekapitel der deutschen Installationsanleitung ist für EcoFlow PowerOcean LFP-Akku geschrieben; den Aufbau für diesen Wechselrichter vor der Bestellung bestätigen.
EcoFlow 4G-Dongle ESS (EU)
Optional. Separat erhältlich.
