Beschreibung
Sicheres Löschen von Gleichstrom-Schaltlichtbögen in Hochspannungs-PV-Stromkreisen.

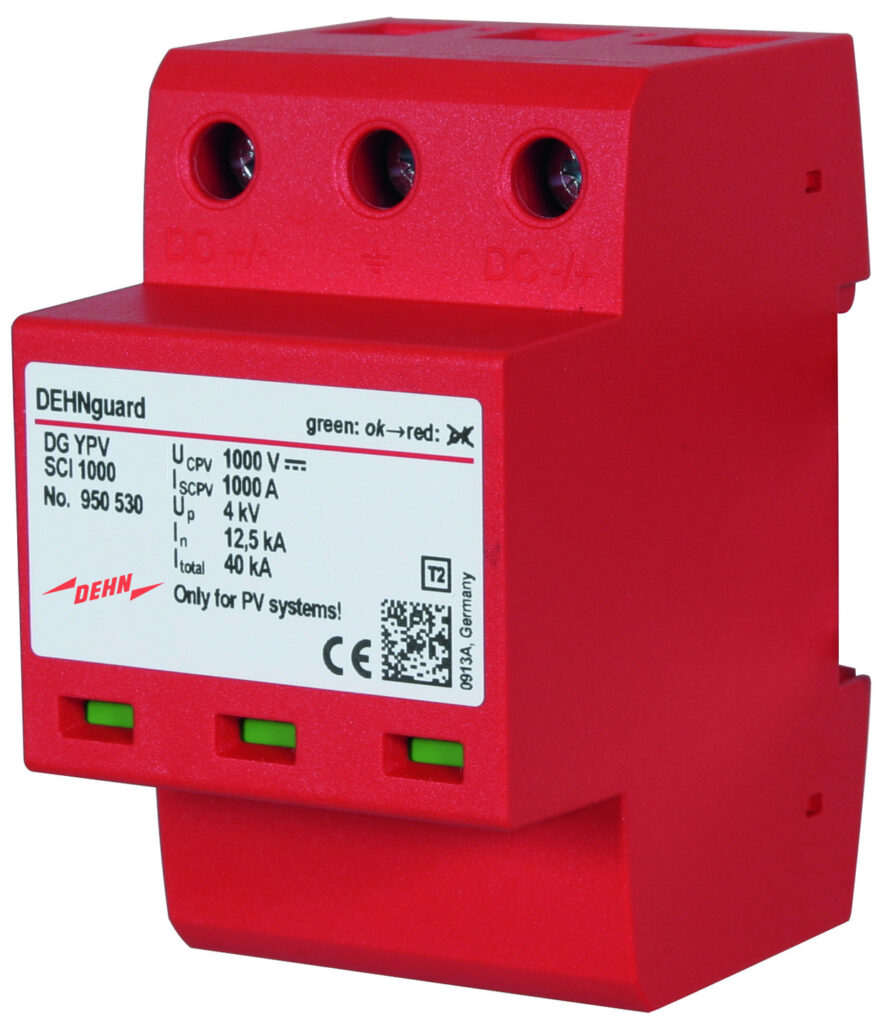

DEHN DG YPV SCI 1000 ist ein in Deutschland entwickelter Typ-2-Solar-DC-Überspannungsschutz (SPD) mit 1.000 V DC, der über die patentierte SCI-Technologie (Short-Circuit Interruption) zur Lichtbogenlöschung und eine fehlertolerante Y-Schaltung verfügt, entwickelt, um Hybrid-Solarwechselrichter vor katastrophalen Blitzüberspannungen ohne DC-Brandrisiken zu schützen.
Patentierte SCI-Lichtbogenlöschtechnologie
Kombinierter Trenn- und Kurzschlussmechanismus verhindert gefährliche DC-Schaltlichtbögen und eliminiert Brandgefahren durch Wechselrichter.
1.000 V maximale DC-Dauerbetriebsspannung (Ucpv)
Speziell entwickelt für moderne private und gewerbliche Hochspannungs-Solarmodulstrangkonfigurationen.
Fehlertolerante Y-Schaltungstopologie
Verhindert Schäden an Schutzmodulen bei Isolationsfehlern im PV-Generatorstromkreis.
Steckbare Schutzmodule mit Sichtanzeige
Ermöglicht schnellen, werkzeugfreien Modulaustausch bei routinemäßiger Wartung, ohne die Strangverkabelung zu trennen.
Weitere Produktdetails
Wenn ein Standard-DC-Überspannungsableiter am Ende seiner Lebensdauer ausfällt, hält kontinuierlicher Gleichstrom einen offenen Plasmabogen aufrecht, der elektrische Combiner-Boxen entzünden kann. Die patentierte SCI-Technologie von DEHN erzeugt einen absichtlichen internen Kurzschluss, der den Lichtbogen sicher löscht, bevor isoliert wird.
- Kombinierter thermischer Trenner und integrierte interne Bypass-Sicherung löschen DC-Lichtbögen sicher.
- Fehlertoleranter Y-Kreis verhindert SPD-Ausfälle selbst bei einem Erdfehler auf der Solaranlage.
- Verifiziertes Kurzschlussstrom-Nennvermögen ($I_{scpv}$) bis 10 kA DC ohne Backup-Sicherung.
Schneller Kartuschenwechsel mit mechanischen Statusanzeigen.

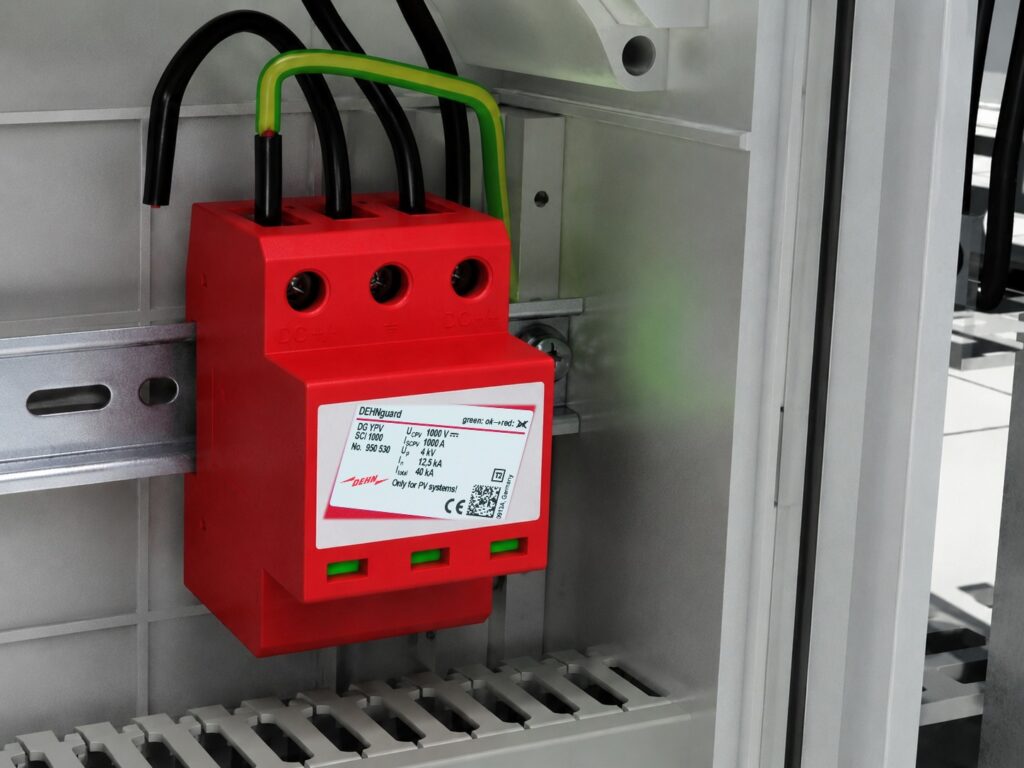

Die Überprüfung des Überspannungsschutzstatus bei jährlichen O&M-Inspektionen erfordert klare mechanische Anzeigen, die ohne elektrische Energie funktionieren. Das mechanische Statusfenster in Grün/Rot zeigt eindeutig die Bereitschaft der Schutzkartusche an. Modulare Plug-and-Play-Kartuschen ermöglichen einen Wechsel ohne Neuverkabelung der DC-Klemmenblöcke. Die Standard-Hutschienenmontage mit 35 mm (54 mm / 3U Breite) passt in Standard-DC-Stringkombinierer-Gehäuse.
Führt eine optische Anzeige auf jedem Pfad
Grün signalisiert Betriebsbereitschaft. Rot zeigt den defekten Pfad an. Diese Artikelnummer besitzt keinen FM-Kontakt.
Passt in PV-Anlagen nach IEC 60364-7-712
Die Prüfung erfolgt nach EN 50539-11. Der Aufbau entspricht Typ 2.
Begrenzt die Überspannung auf maximal 4 kV
UP beträgt 4 kV oder weniger. Die Y-Schaltung umfasst drei Schutzpfade.
Technische Daten
In Deutschland entwickelter Blitz- und Überspannungsschutz, der Gleichstrom-Brandrisiken in Solaranlagen eliminiert.
1000-V-DC-Überspannungsableiter mit integrierter SCI-Kurzschluss-Lichtbogen-Löschtechnologie.
Von DEHN in Deutschland entwickelt, bietet der DG YPV SCI 1000 hochzuverlässigen Typ-2-Überspannungsschutz für 1000-V-DC-Solaranlagen. Sein patentierter dreistufiger DC-Trennmechanismus mit integrierter kombinierter Sicherung und Funkenstrecke (SCI-Technologie) löscht Gleichstrom-Schaltlichtbögen sicher ohne Brandrisiko oder Wechselrichter-Ausfallzeit.
- Max. Betriebsspannung
- 1.000 V DC
- Max. Ableitstrom
- 25,0 kA
- Null Lichtbogenrisiko
- SCI Tech
- Combiner-Montage
- Hutschiene
Schutz
- SPD-Typ
- Typ 2 gemäß EN 50539-11
- Max. PV-Spannung (UCPV)
- 1000 V
- Kurzschlussstrom-Nennwert (ISCPV)
- 1000 A
- Nenn-Ableitstoßstrom In (8/20 µs, DC± → PE)
- 12,5 kA
- Max. Ableitstoßstrom Imax (8/20 µs)
- 25 kA
- Schutzspannungspegel (UP)
- ≤ 4 kV
Design
- Konfiguration
- Mehrpolige, fehlerresistente Y-Schaltung aus drei Schutzpfaden
- Trennung
- Dreistufiges Gleichstrom-Schaltgerät (patentiertes SCI-Prinzip)
- Statusanzeige
- Grüne / rote Anzeigefahne pro Schutzschaltung
- Fernmeldung
- Keine bei dieser Artikelnummerdie FM-Version 950 535 ergänzt einen potenzialfreien Wechselkontakt
- Lieferform
- Vorkonfektionierte komplette Einheit
Anwendung
- PV-Systeme
- Alle PV-Anlagen gemäß IEC 60364-7-712
- Entwickelt für
- String-Wechselrichter-Systeme mit Systemstrom bis 1000 A
- Geprüft nach
- EN 50539-11
Zulassungen und Logistik
- Zulassungen
- KEMA, UL
- Hersteller-Teilenummer
- 950 530
- EAN
- 4013364152960
- Gewicht
- 300 g
Projekt-Eignung
Wo dieses Modell passt.
Szenarien, die zeigen, in welche Projekte der DEHN DG YPV SCI 1000 (Typ-2-DC-Überspannungsableiter, 1000 V PV) gehört, was vor dem Angebot zu prüfen ist und wann ein anderes Modell die bessere Wahl ist.

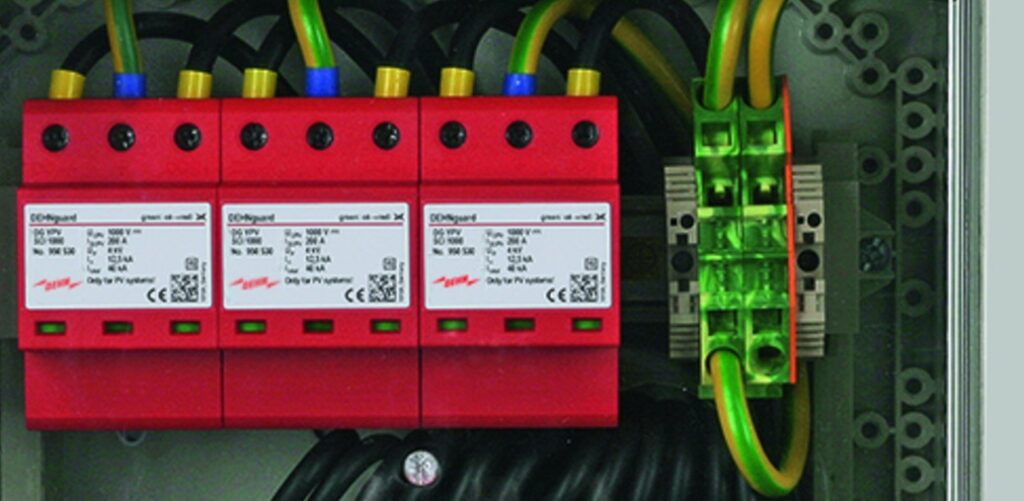

DC-Überspannungsschutz für Wohn- und Gewerbewechselrichter (bis 1000 V DC)
Stringkombinierer-Boxen, DC-Eingänge von Hybridwechselrichtern und Dachanschlussdosen, die einen zertifizierten Typ-2-Überspannungsschutz gemäß IEC 60364-7-712 erfordern.
Premium-Blitzschutztechnik aus Deutschland, die DC-Lichtbogenbrandgefahren eliminiert.
- Bestätigen Sie dieses Modell anhand der benachbarten Nennleistung in derselben Familie.
Dokumente
DEHN DG YPV SCI 1000 Datenblatt (DE, Art.-Nr. 950530) DEHN Überspannungsschutz Katalog (Ausgabe 2)Produktfragen
Welchen Vorteil bietet die Y-Schaltung gegenüber herkömmlichen 2-poligen Überspannungsschutzgeräten?
Die Y-Schaltung verhindert Schäden am Überspannungsschutz, wenn ein Isolationsfehler gegen Erde in der Solaranlage auftritt. Herkömmliche 2-polige Überspannungsableiter fallen katastrophal aus, wenn ein PV-Pol einen Erdschluss entwickelt, da sich die volle Stringspannung über dem verbleibenden Varistor konzentriert. Die 3-polige Y-Schaltung von DEHN verteilt die Spannung über mehrere Varistoren, sodass das System auch bei Erdschlüssen den Schutz aufrechterhalten kann.
